Vrtložni mjerač protoka dizajniran je i proizveden na temelju Karmanove teorije vrtložnih ulica, prvenstveno se koristi za mjerenje protoka različitih čistih tekućina kao što su plinovi, tekućine i para. Vortex mjerači protoka imaju niske gubitke tlaka, širok raspon mjerenja i visoku točnost. Pri mjerenju volumenskog protoka tekućina, na njih gotovo ne utječu promjene parametara kao što su gustoća tekućine, tlak, temperatura i viskoznost. Bez pokretnih mehaničkih dijelova, nude visoku pouzdanost i zahtijevaju malo održavanja. Danas vrtložni mjerači protoka raznih proizvođača mogu integrirati temperaturnu kompenzaciju, omogućujući izravnu temperaturnu kompenzaciju za mjerenja plina/pare. Vortex mjerači protoka postali su jedan od univerzalnih instrumenata za mjerenje protoka i naširoko se koriste u procesnoj industriji.
Vrtložni mjerači protoka obično postižu točnost od 1% za mjerenje plina/pare i 0,75% za mjerenje tekućine. Međutim, ako se nepravilno instalira, točnost mjerenja može biti znatno ugrožena.
Razgovarajmo o instalaciji vrtložnih mjerača protoka:
1. Mjesto postavljanja treba biti udaljeno od cijevi koje su izložene mehaničkim vibracijama i udarcima.
2. Mjerač protoka mora biti instaliran na mjestu koje osigurava da je cijev potpuno ispunjena kako bi se postiglo normalno mjerenje.

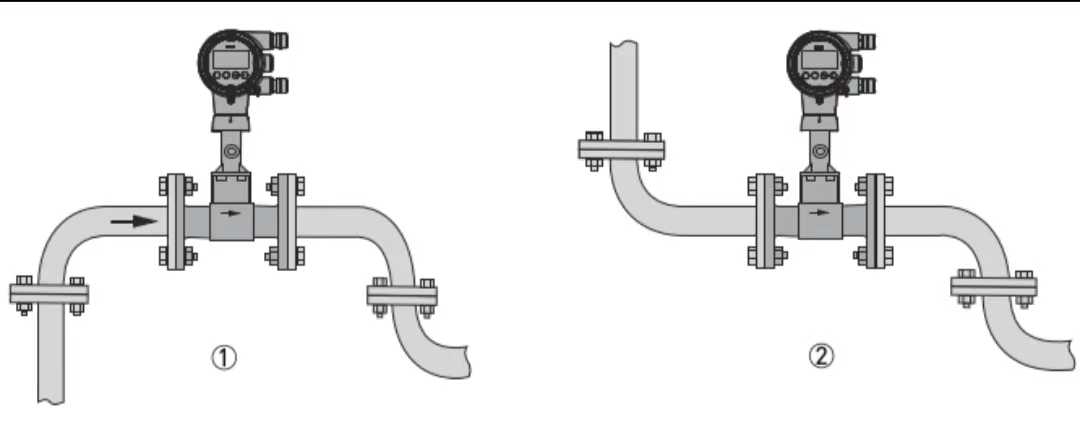

Za tekuće primjene, mjerač protoka ne bi trebao biti instaliran na visokim točkama. Preporučuju se sljedeći položaji ugradnje:
Sljedeći položaji ugradnje ne preporučuju se za tekuće aplikacije:
Za primjene plina/pare, cjevovod je uvijek pun plina. Stoga se mjerač protoka može instalirati u okomitom uzlaznom toku, okomitom silaznom toku ili vodoravnoj orijentaciji. Međutim, ne smije se instalirati na niskim točkama. Preporučeni položaji ugradnje su:
Za primjene plina/pare, niske točke mogu nakupljati tekućinu i ne bi ih trebale odabrati za ugradnju:
3. Dijelovi ravnih cijevi uzvodno i nizvodno (ako su potrebni instrumenti za temperaturu i tlak, oni bi trebali biti instalirani nizvodno od mjerača protoka. Instrumenti nizvodno također bi trebali biti smješteni izvan dijela ravne cijevi. Preporučeni redoslijed rasporeda za više instrumenata je: mjerač protoka, transmiter tlaka, transmiter temperature). Općenito, pogledajte zahtjeve za duljinu ravne cijevi navedene u uzorku proizvoda proizvođača (ili uobičajenu smjernicu od 15D uzvodno i 5D nizvodno prema priručnicima za instrumente). Unaprijed obavijestite inženjerski tim cjevovoda o zahtjevima za uzvodno i nizvodno ravne cijevi za vrtložni mjerač protoka. Nakon odabira proizvođača instrumenta, zahtjevi za ugradnju moraju se ponovno potvrditi prema specifikacijama proizvođača.
4. Prilikom mjerenja medija s visokim temperaturama, proizvođači obično isporučuju vrtložne mjerače protoka podijeljenog tipa. Za integrirane vrtložne mjerače protoka, orijentaciju transmitera treba odrediti na temelju temperature medija. Na primjer, kada mjerite paru visoke temperature, odašiljač treba biti usmjeren bočno ili prema dolje (neki proizvođači ne preporučuju ugradnju prema dolje jer tekućina može ući u glavu odašiljača).
