inča ( " ) :
Inč (") je uobičajena jedinica specifikacije u američkom sustavu, koristi se za čelične cijevi, ventile, prirubnice, koljena, pumpe, T-komade, itd. Na primjer, specifikacija može biti 3".
Izraz "inč" (skraćeno kao "in.") izvorno je značio "palac" na nizozemskom, a jedan inč je bio duljina jednog zgloba palca. Naravno, duljina nečijeg palca prirodno varira. U 14. stoljeću engleski kralj Edward II uspostavio je "standardni pravni inč". Definirana je kao duljina triju najvećih ječmenih zrna iz sredine klipa ječma, postavljenih kraj do kraja.
Općenito, 1" = 2,54 cm = 25,4 mm.
DN:
DN je uobičajena specifikacijska jedinica u kineskom i europskom sustavu, koja se na sličan način koristi za označavanje specifikacija cijevi, ventila, prirubnica, spojeva cijevi i pumpi, kao što je DN300.
DN se odnosi na nominalni promjer cijevi (također poznat kao nominalni provrt). Važno je napomenuti da ovo nije ni vanjski ni unutarnji promjer, već prosječna vrijednost između njih, poznata kao srednji unutarnji promjer.
Φ:
Φ je univerzalni simbol koji označava dimenziju vanjskog promjera cijevi, koljena, okruglog čelika i drugih materijala, koji se također može nazvati promjerom. Na primjer, Φ609,6 mm odnosi se na vanjski promjer od 609,6 mm. Ovaj se simbol obično koristi u primjenama ventila, posebno za stezaljke.
Međusobno povezivanje između tri
Prvo, " i DN imaju gotovo identična značenja, oba u biti predstavljaju nazivni provrt, ukazujući na veličinu specifikacije. Φ služi za kombinaciju to dvoje.
Na primjer: ako je čelična cijev navedena kao DN250, ista bi cijev bila označena 10" u inčima. Postoji li veza među njima?
Odgovor je da. Općenito, dimenzije cijelog inča možete pretvoriti u DN množenjem s 25. Na primjer:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100

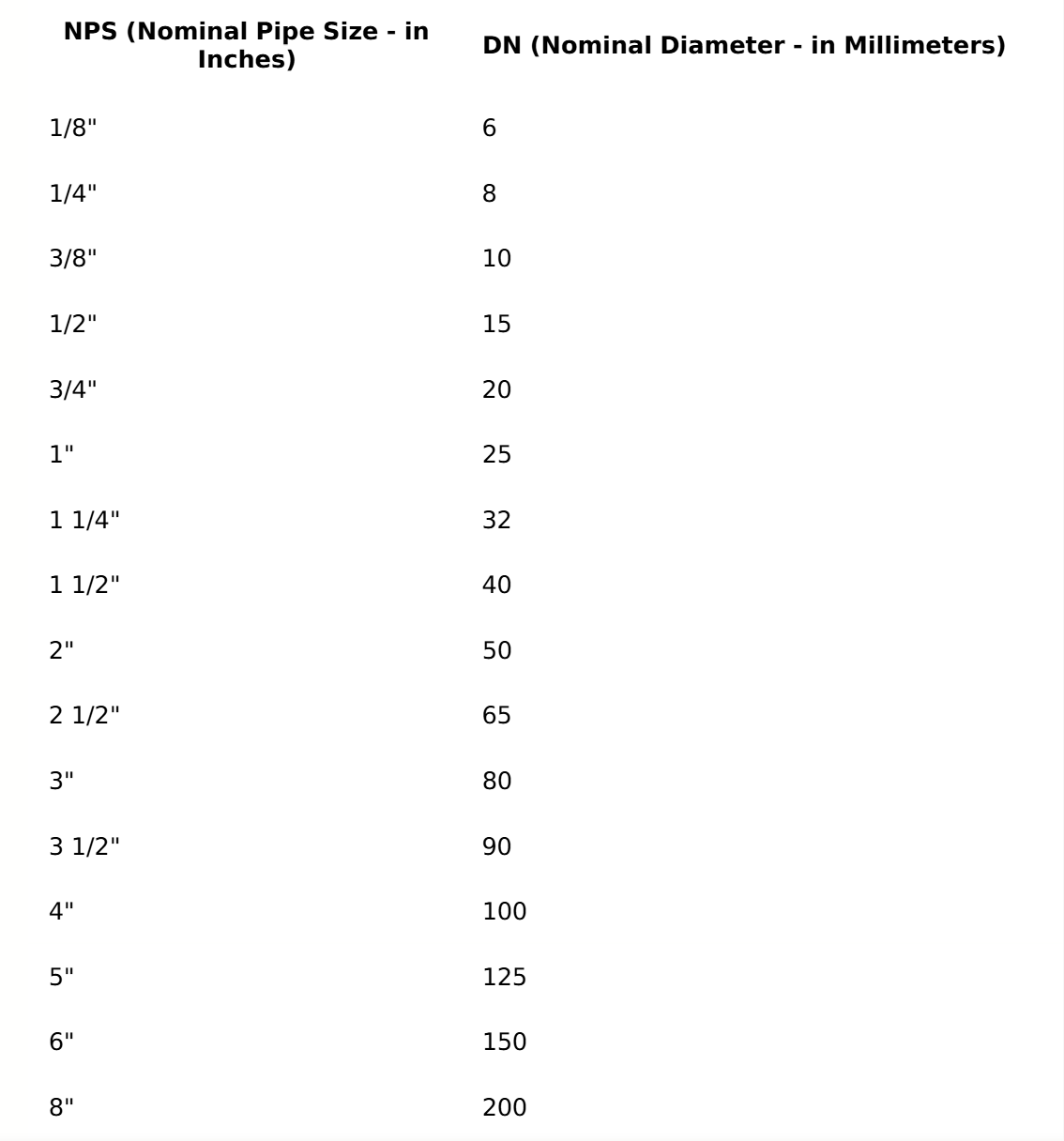

Međutim, postoje iznimke. Na primjer, 3" × 25 = 75, što zaokružuje na DN80. Također postoje dimenzije u inčima s razlomcima ili decimalama poput 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", to se ne može izračunati na taj način, ali izračuni su otprilike isti, to su uglavnom standardne vrijednosti :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
