Nepovratni ventili: temeljna tehnologija za jednosmjerni protok u cjevovodima

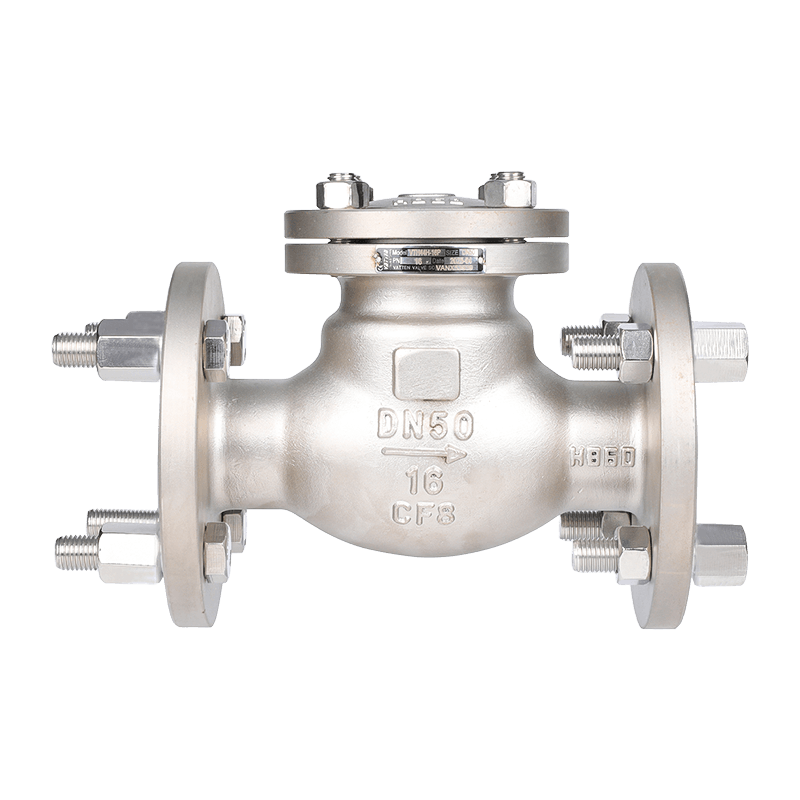

The Zakretni povratni ventil je fundamentalno važan automatski ventil . Njegova primarna funkcija je osigurati da fluidni mediji u sustavu cjevovoda teče samo u jednom unaprijed određenom smjeru, automatski i učinkovito sprječavanje bilo kakvog oblika povratnog toka ili obrnutog toka . Ovaj ventil u potpunosti radi pomoću inherentnog tlaka tekućine, ne zahtijeva vanjsko napajanje ili ručnu intervenciju, otuda i njegova oznaka kao "jednosmjerni ventil".

I. Precizno načelo rada i mehanizam

Radni mehanizam zakretnog nepovratnog ventila temelji se na principima potiska tekućine i gravitacije.

1. Otvoreno stanje (prolazni tok): Kada medij teče u normalnom smjeru, njegov kinetička energija i pritisak stvaraju potisak koji djeluje na disk. Jednom kada ovaj potisak nadjača težinu diska i trenje šarke, disk se otvara oko zatik šarke u smjeru toka. U potpuno otvorenom stanju, staza protoka je gotovo ravna, što pruža izuzetno nizak otpor tekućini.

2. Zatvoreno stanje (tendencija obrnutog protoka): Kada se pumpa zaustavi, brzina protoka se smanji ili dođe do pokušaja obrnutog protoka, disk gubi potisak naprijed. Disk se tada brzo i automatski vraća na sjedište zbog združene sile svoje gravitacija i povratni tlak medija . Što je veći obrnuti tlak, disk čvršće pritišće sjedište, što dovodi do pouzdanijeg brtvljenja.

Ukorijenjen u njemačkoj tradiciji precizne proizvodnje, Grupa ventila Vatten zadržava svoj fokus na automatskim regulacijskim ventilima dok se strogo pridržava međunarodnih standarda kvalitete. Ova posvećenost preciznosti sastavni je dio dizajna i proizvodnje kritičnih komponenti kao što su klin šarke i sjedište u našim nepovratnim ventilima, osiguravajući dugovječnost i pouzdan rad.

II. Osnovna struktura i analiza komponenti

Dok se struktura zakretnog nepovratnog ventila čini jednostavnom, njegova pouzdanost ovisi o sinkroniziranom radu nekoliko ključnih komponenti:

• tijelo: Služi kao ljuska i okvir, podnosi pritisak cjevovoda i povezuje se sa sustavom. Tijelo ima dizajn ravnog protoka kako bi se smanjio otpor tekućine.
• Disk: Glavna komponenta koja izvršava funkciju otvaranja i zatvaranja. Povezuje ga a zglobna ruka do ventila zatik šarke , dopuštajući mu da se ljulja. Materijali diska moraju biti kompatibilni s medijem koji se prenosi.
• sjedište: Brtvena površina unutar tijela koja je u kontaktu s diskom. Sjedalo je često obloženo materijalima otpornim na habanje ili elastičnim materijalima kako bi se osiguralo dugotrajno, pouzdano brtvljenje.
• Zatik šarke: Okretna točka za kretanje diska. Čvrstoća zatika i precizno pozicioniranje ključni su za izvedbu i trajnost ventila.
• poklopac motora: Brtvi unutarnji prostor, pružajući pristupni otvor za održavanje ili pregled unutarnjih komponenti.

Grupa ventila Vatten, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, specijalizirana za istraživanje, razvoj i proizvodnju ključnih proizvoda kao što su kuglasti ventili s automatskom kontrolom, leptir ventili i regulacijski ventili. Naša stručnost u automatskom upravljanju osigurava da su čak i naše pasivne komponente, poput nepovratnih zakretnih ventila, projektirane prema najvišim standardima pouzdanosti i cjelovitosti materijala.

III. Tehničke prednosti i karakteristike fluida

Široko prihvaćanje zakretnog nepovratnog ventila potaknuto je njegovim jedinstvenim prednostima proizvoda:

• Ultra-nizak otpor protoka i pad tlaka: Kada je disk potpuno otvoren, putanja protoka je gotovo ravna. To rezultira iznimno niskim koeficijentom otpora protoku, što je ključno za sustave cjevovoda velikog protoka na velikim udaljenostima, jer učinkovito smanjuje potrošnju energije pumpanja.
• Široka primjenjivost: Može raditi s različitim medijima, uključujući čistu vodu, otpadnu vodu, paru, ulje, plinove i tekućine koje sadrže suspendirane krutine.
• Pouzdano samobrtvljenje: Obrnuti pritisak medija povećava silu koja gura disk na sjedište, čime se povećava nepropusnost brtvljenja—karakteristika poznata kao automatska brtvena armatura .

IV. Razmatranja instalacije i zaštita od vodenog udara

U inženjerskim primjenama bitno je uzeti u obzir zahtjeve za ugradnju i potencijalne tehničke izazove povezane s nepovratnim ventilima:

1. Orijentacija instalacije: Tradicionalno Zakretni povratni ventils prvenstveno oslanjati na gravitacija za pomoć pri zatvaranju, pa ih je obično potrebno ugraditi horizontalni cjevovodi . Kada je vertikalna instalacija neizbježna, poseban dizajn zatvaranje potpomognuto oprugom mora biti odabrano.
2. Rizik od vodenog udara: Ovo je velika briga. Kada se pumpa iznenada zaustavi, protok se brzo preokrene, uzrokujući da disk brzo i snažno udari o sjedište. Ovaj udar stvara snažan, trenutni val pritiska poznat kao "vodeni udar".
3. Tehnike ublažavanja: Kako bi se riješio rizik od vodenog udara, specijalizirani dizajni često se koriste za cjevovode velike brzine ili velikog promjera:
   • Vanjska poluga i protuuteg: Podešavanjem težine i duljine poluge, brzina i sila zatvaranja diska mogu se precizno kontrolirati i ublažiti.
   • Dizajn nagibnog diska: Ovaj dizajn skraćuje hod diska, omogućujući mu da se zatvori prije i glatko prije nego što se tekućina potpuno preokrene.
